微波料位栅

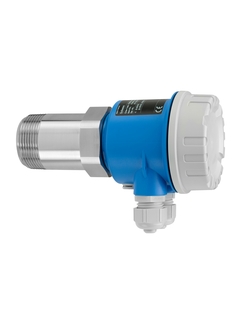

Soliwave FQR56

用于颗粒固体非接触式限位检测的微波料位栅

应用领域

Soliwave FQR56微波料位栅适用于非接触式限位检测，可安装在容器、导管、传动轴或自由落体轴中，也可安装在非金属容器外部进行测量，控制并计算各种类型的颗粒固体。可与Soliwave FDR56接收器配套使用。

Soliwave微波限位开关适用于非接触式限位检测，可安装容器、导管、传动轴或自由落体轴中，也可安装在非金属容器外部进行测量，控制并计数各种类型的颗粒固体或袋状或盒状包装体等。 典型测量的颗粒固体包括：木屑、木粉与面粉，石膏、水泥与石灰，纸张及硬纸片，碎石与沙粒，常见的干粉。

优势

• 齐平式非接触式安装，可显示信号强度，测量高度可靠

• 机械部分结构坚固：无磨损；接液部分选用陶瓷传感器隔膜（可选）；使用寿命长；免维护。实现产品生命周期内的成本节约

• 电子外壳可360°旋转，可在安装后将设备调至最佳位置

• 直接连接电源（发射器与接收器可分开或配套使用）

• 与FQR50/FDR50微波料位栅兼容，现有工艺连接适用，法兰、安装支架和视镜等附件适用.

• 测量原理

  微波安全栅

•


• 特点/应用

  变送器
  非接触式限位检测和流量监测
  检测、计数和物位测量
  物料传输点监测
  沉积物和污染检测和分析

•
  安装：
  非接触式安装（传输窗口）或前部齐平安装（接触式）

•


• 特点

  测量范围：最大100 m

•


• 电源/通信

  85...253VAC
  20...30 VDC/ 20...60 VAC

•


• 环境温度

  -40...+70 °C
  (–40...+158 °F)

•


• 过程温度

  非接触式安装：任意

•
  在安装范围内：
  -40 °C...+70 °C (-40 °F...+158 °F)
  带HT接头：
  最高+450 °C (+842 °F)

• 过程压力（绝压）/最大过压限定值

  非接触式安装：任意

•
  在安装范围内：
  0.5 bar ... 6.8 bar (7.2 psi ... 99 psi)，绝压
  带HD接头：
  最大+21 bar (+305 psi)，绝压

•


• 最小介质密度

  固体重量：> 10 g/l

•


• 主要接液部件

  非接触式安装：
  非接液部件

•
  在安装范围内：
  316Ti或铝；
  PTFE或陶瓷

•


• 过程连接

  1-1/2" R、1-1/2" G、1-1/2" NPT

•


• 卫生型过程连接

  非接触式安装

•


• 证书和认证

  ATEX、CSA C/US、IEC Ex

•


• 设计认证

  EN10204-3.1

•


• 选项

  观视玻璃窗
  高温接头
  高温接头

•
  安装架
  FAR50、FAR51、FAR52、FAR53、FAR54、FAR55

•


• 组件

  接收器：FDR56

•


• 应用限制

  固体重量：< 10 g/l
